PSpice 사용하기 1/2 (도면그리기)

PSpice 사용하기 1/2

1. 도면그리기



1) Capture 아이콘을 클릭한다.

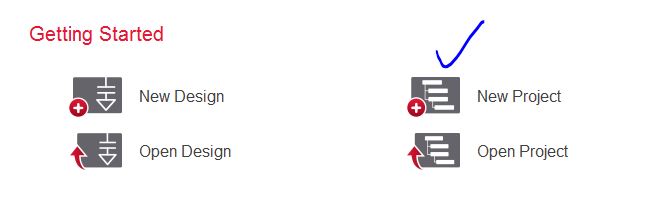

2) New Project 를 선택한다.

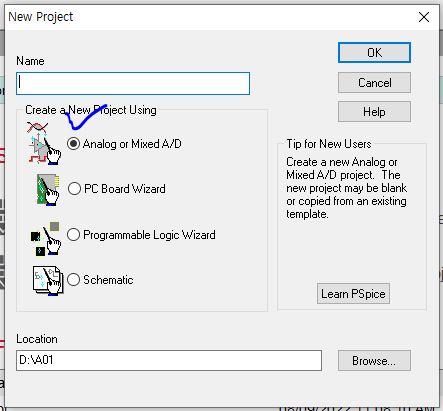

3) Analog or Mixed A/D 를 선택하고 파일이름을 기록한다.

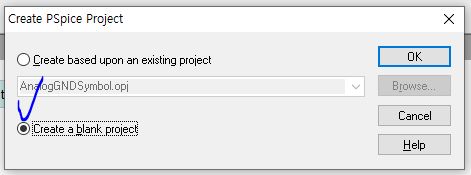

4) Creat a blank project  PSpice 프로젝트를 생성한다.

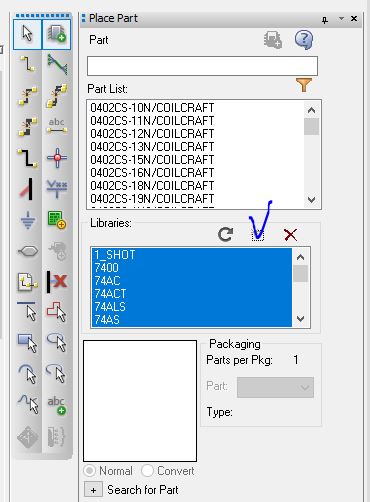

5) 작업창이 열리면 도면작성에 필요한 라이브러리를 가져온다.

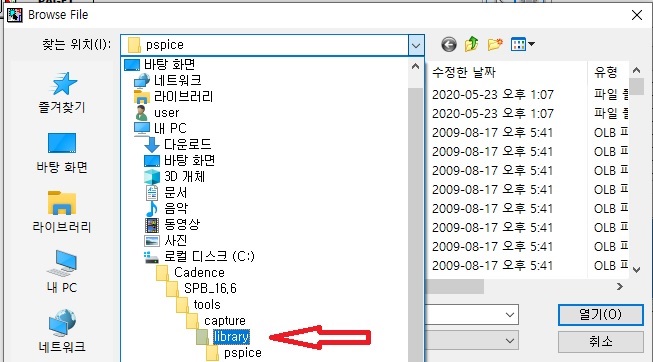

6) 라이브러리는 아래 그림과 같이 Capture 폴더 바로아래 library를 가져오는 것이 좋다.

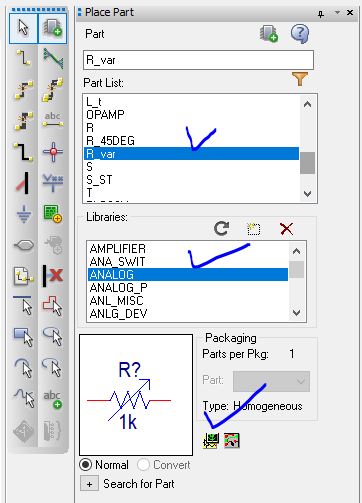

7) ANALOG 라이브러리를 선택하면 좀 더 편리하게 필요한 부품을 가져올 수 있다.

그림의 아래쪽에서 PSpice 부품용 임을 표시하는 아이콘이 표시되는 부품을 가져와야 한다.

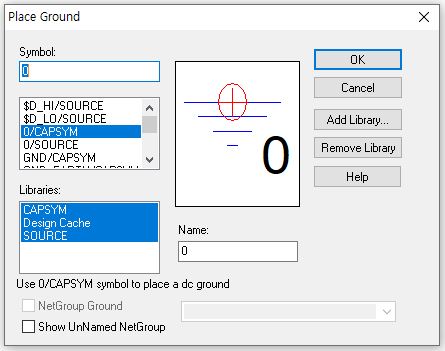

8) PSpice용 회로는 반드시 회로에 GND 를 연결되어 있어야 한다.
