PSpice를 이용하여 병렬 저항 회로 전류 측정하기(Parametric Sweep) 전자기기기능사2022. 8. 10. 13:58

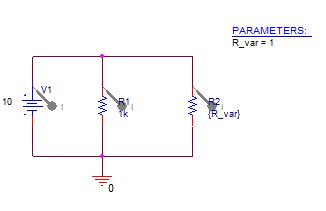

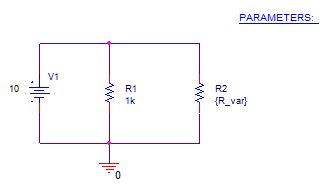

1. 회로도

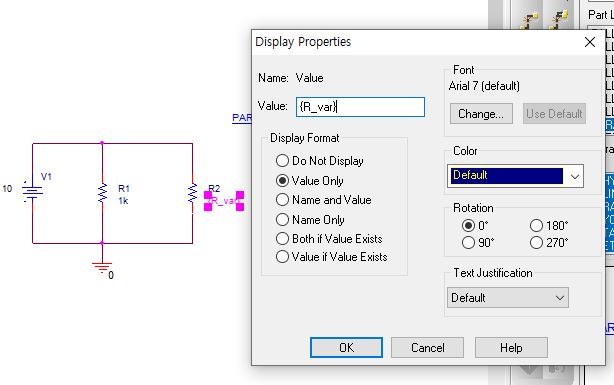

2. R2 의 value에 시뮬레이션에 사용 할 변수명 입력

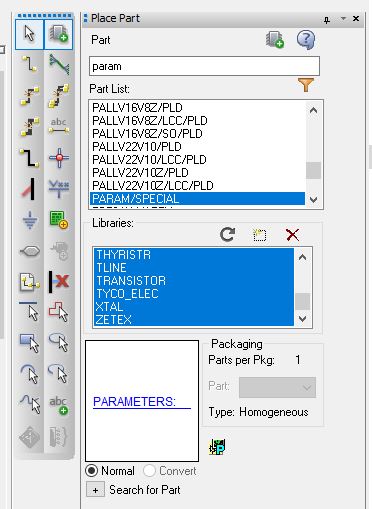

3. "PARAMETERS" 불러오기

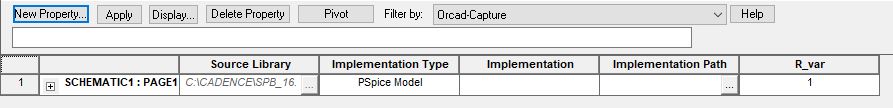

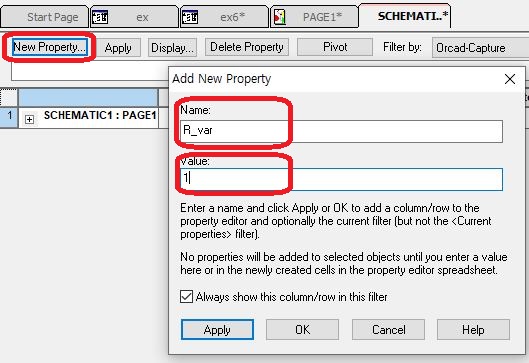

4. "PARAMETERS" 를 더블클릭하여 "Column"을 추가한다. 새로운 창이 뜨면 Name(R2와 동일한 이름)과 Value(임의의 값) 값을 지정한다.

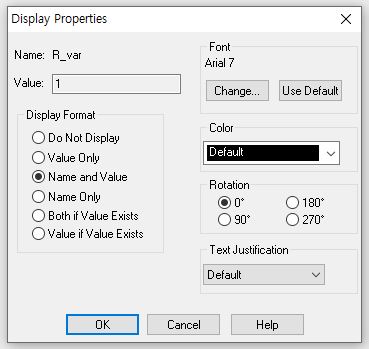

5. 파라미터의 값과 변숫값을 볼 수 있도록 다음과 같이 설정한다.

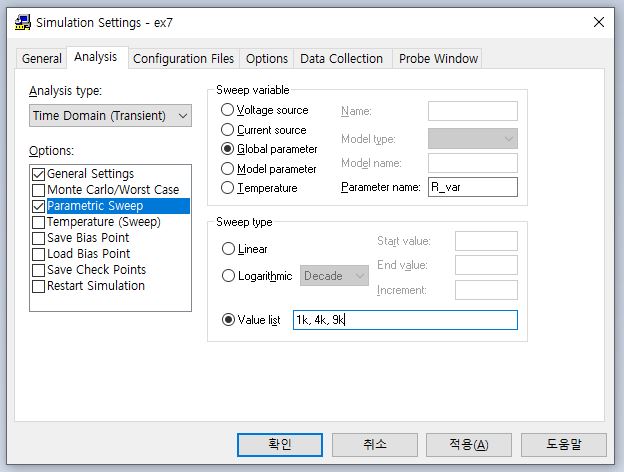

6. Parametric Sweep을 위한 시뮬레이션 설정

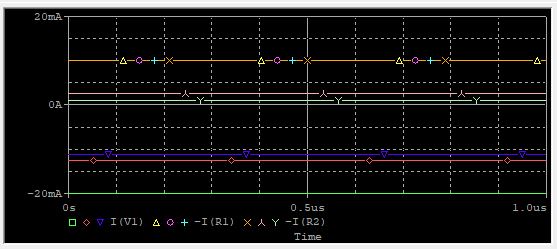

7. 시뮬레이션결과
