PSpice 이용하여 구형파 만들기 전자기기기능사2022. 8. 10. 14:32
1. 신호원 설정
V1 ; 1차 전압
V2 ; 2차 전압
TD ; 펄스지연시간
TR ; 펄스상승시간
TF ; 펄스하강시간
PW ; 펄스폭
PER ; 주기

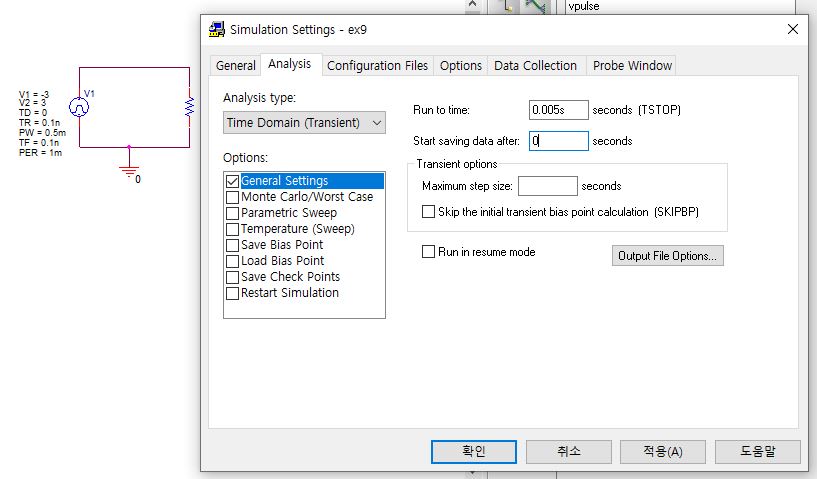

2. 시뮬레이션 설정

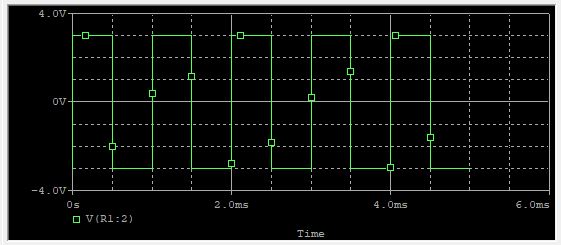

3. 시뮬레이션 결과
