PSpice 사용하기 2/2 전자기기기능사2022. 8. 10. 10:57
2. 시뮬레이션(직류 직렬 저항 회로의 경우)

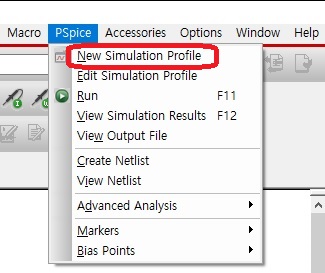

1) 시뮬레이션 프로파일 만들기
* 사용할 회로

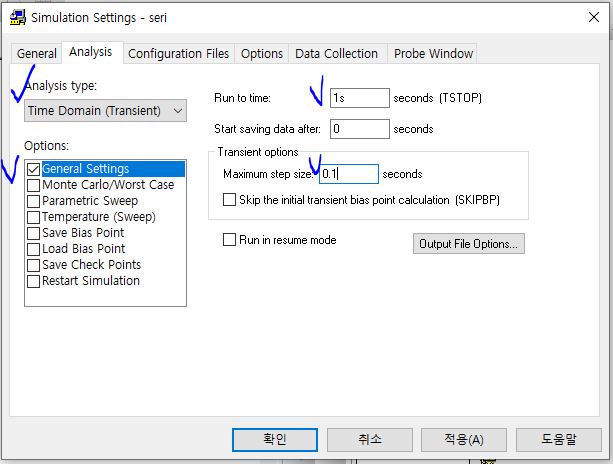

2)시뮬레이션 설정하기(회로의 종류와 측정하고자 하는 영역에 따라 설정은 달라진다.)
3)측정항목 설정하기

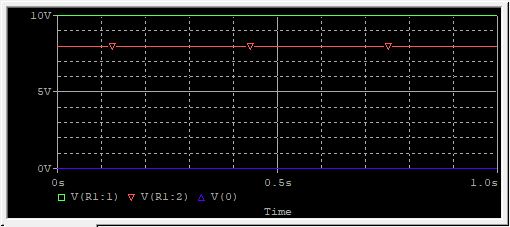

* 프로브(프로브 아이콘)를 사용하면 Plot 윈도우에 결과가 표시되고,
Bias Points 아이콘(원형의 V, I, 또는 W)을 사용하면 회로에 결과값이 표시된다.
4)시뮬레이션 실행하기
* 새로운 plot 윈도우 추가하기
